メッシュに挑戦1 Blender2.6

　いやぁ、玉作りには飽きました。
　そこで、気分を変えて、Blender2.61のお勉強を進めてみたいと思います。と言っても何をどうしていいのかサッパリ見当もつかないので、以前勉強させていただいた、

　「本当に初めての方のために作成したBlenderチュートリアル for 2.6」

の続きをやりたいと思います。この講座は、藤堂＋さんとおっしゃる方が運営されているCGrad Project の中にあります。
　以前やったときは、メッシュ編集とアニメーションとノード機能は難しそうなので飛ばしていました。でも、メッシュが扱えないと、玉と三角、四角ばかりで面白くありません。で、意を決して挑戦してみたいと思います。
　ところが、ザッと読んでみてもちんぷんかんぷんで、やはり非常にムズイです。一瞬諦めようかとも思ったのですが、気を取り直して、一歩ずつ亀の行進をしてみます。
　何故難しいかというと、手続きがややこしいのです。アバウトじゃダメで、きちっとやっていかないとデタラメになってしまうんです。その上、Bryce7などと違ってショートカットの多様で頭が混乱してきます。今まで、ドラッグ＆ドロップに慣れてしまっていた私には大変つらいです。（世間の厳しさを知ったわけです）

　愚痴ばかり言っていてもしょうがないので、とにかく始めて見たいと思います。（途中で放り出すかも…）

　起動画面から、です↓

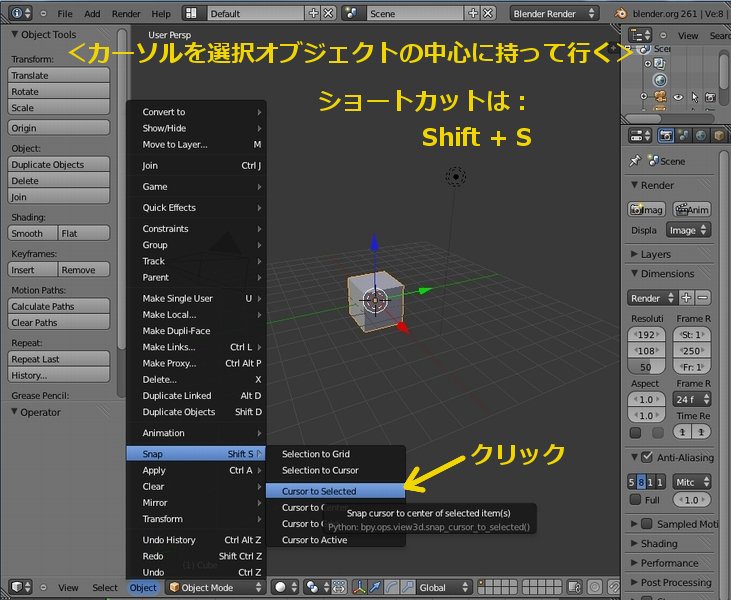

＜カーソルを選択オブジェクトの中心に持って行く＞

↓

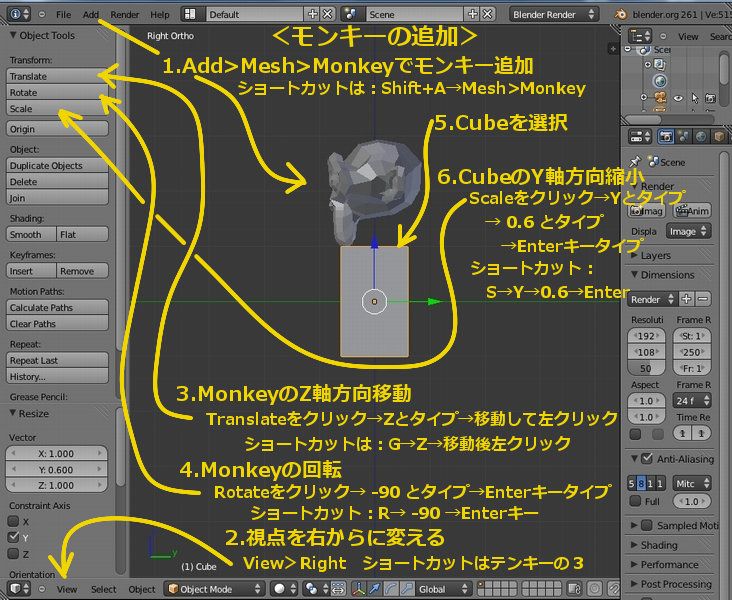

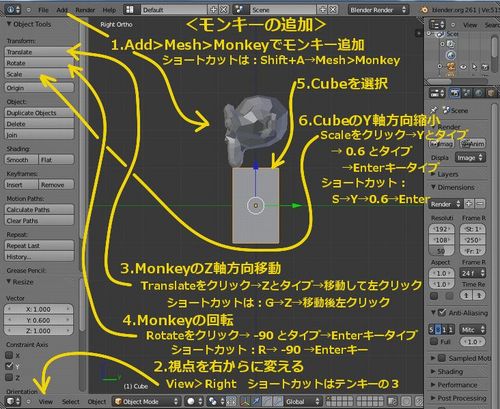

＜物体の移動、回転、サイズ変更＞

　★注意点：Transform（Translate、Rotate、Scale）をやるときは、マウスを動かさないこと
　　マウスを動かすとその時点で移動、回転などが始まってしまいます。フリーで動かす場合は別。

　今日はここまでにします。二番目の図は詰め込みすぎて分かりづらくなってしまいました。２つに分ければスッキリするんですが邪魔くさいので、そのままでアップします。
　ああ、まだメッシュまで行ってないという…
----------------

　
もしこの記事が気に入ったらクリック（ブログ村ランキング）投票お願いしますね
　　
　

メッシュに挑戦2 Blender2.6

　メッシュに挑戦、前回の続きです。今日はループカットってやつです。何のことか分かりませんが、やってみます。

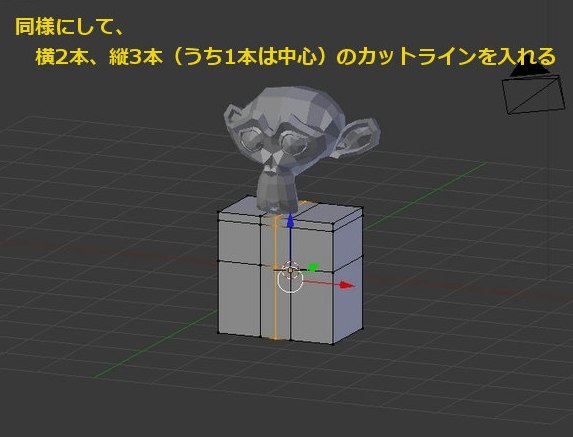

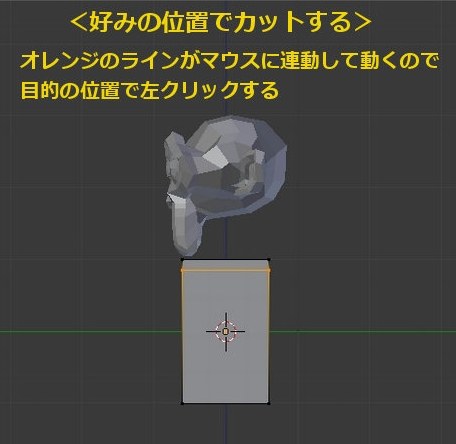

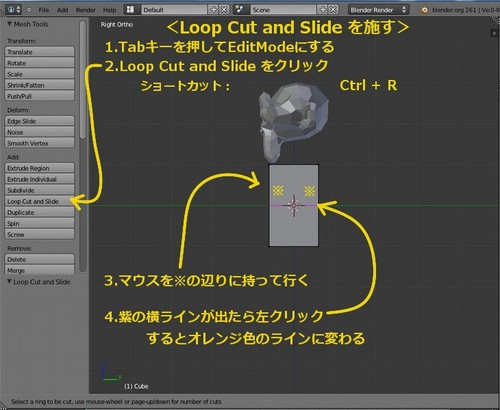

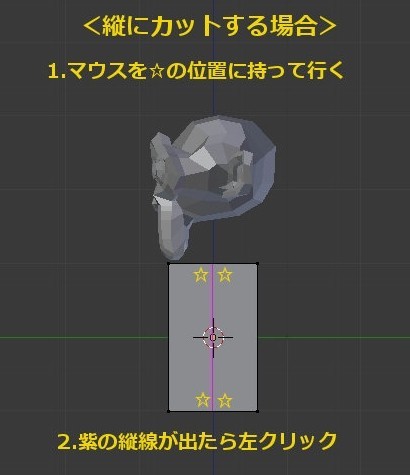

＜Loop Cut and Slide を施す＞

　今日はここまでにします。道は遠いなぁ。
----------------

　
もしこの記事が気に入ったらクリック（ブログ村ランキング）投票お願いしますね
　　
　

メッシュに挑戦3 Blender2.6

　メッシュに挑戦、前回の続きです。

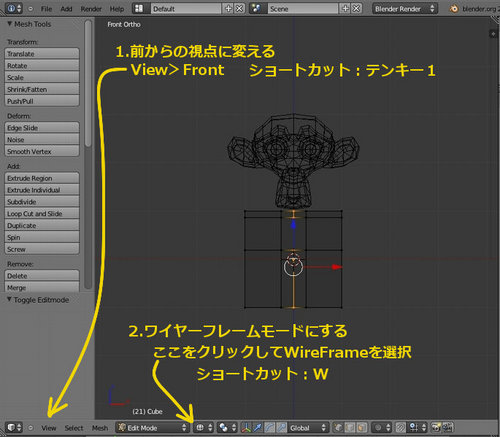

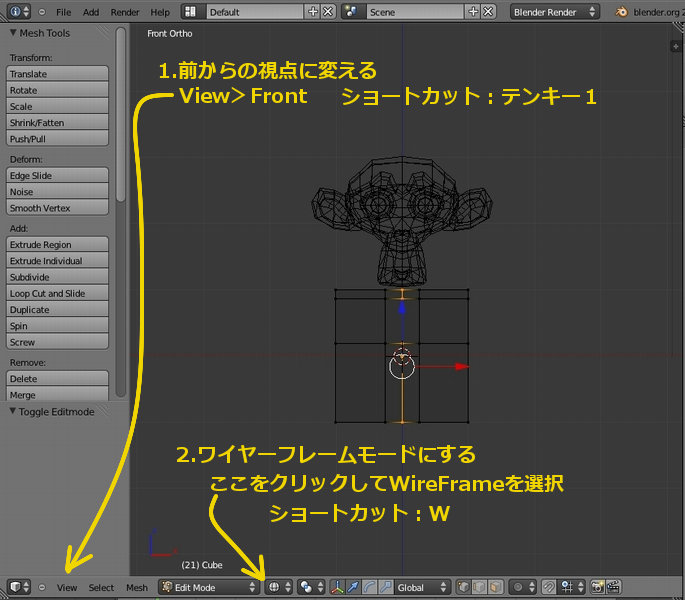

視点を変更し、ワイヤーフレームモードに変える↓

↓
一旦全非選択状態にし、削除したい部分を矩形選択する↓

↓
上の結果↓

↓

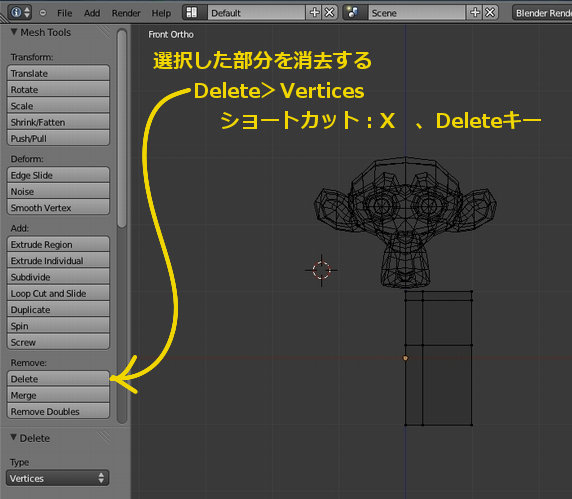

選択した部分を消去する

　今日はここまでにします。なかなか進まないなぁ…
----------------

　
もしこの記事が気に入ったらクリック（ブログ村ランキング）投票お願いしますね
　　
　

メッシュに挑戦4 Blender2.6

　今日も、「メッシュに挑戦」、第4回目です。

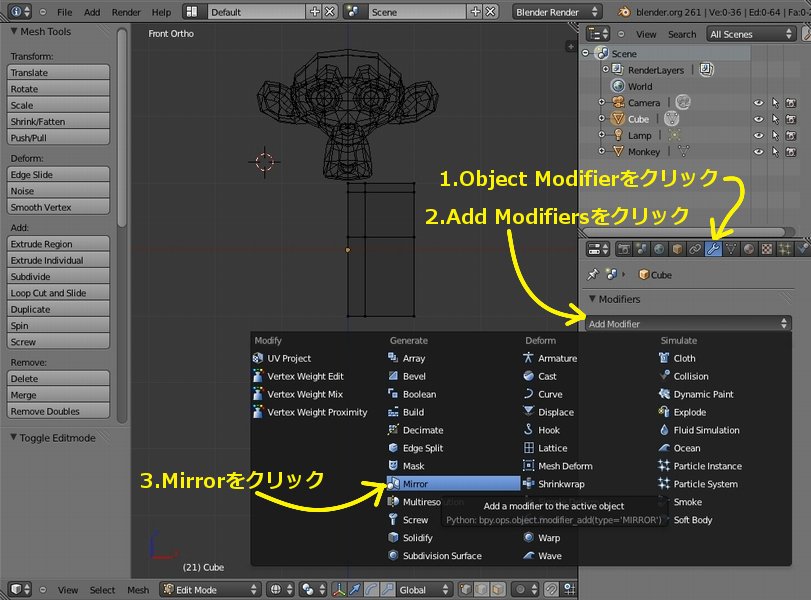

Mirrorを使う↓

　　　　↓

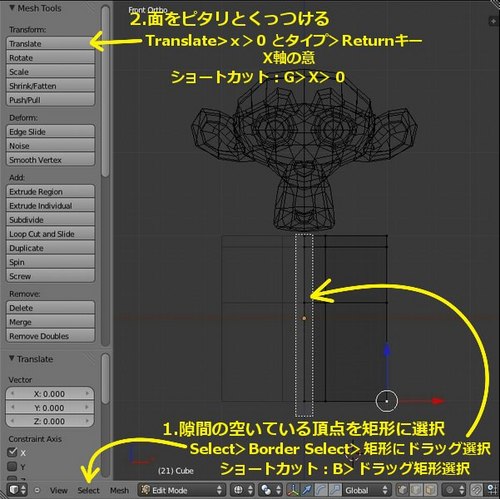

左右がピッタリとくっつかなかった場合の処理法↓
　一旦レンダリングしてみて確かめた方がいい

　　　　↓

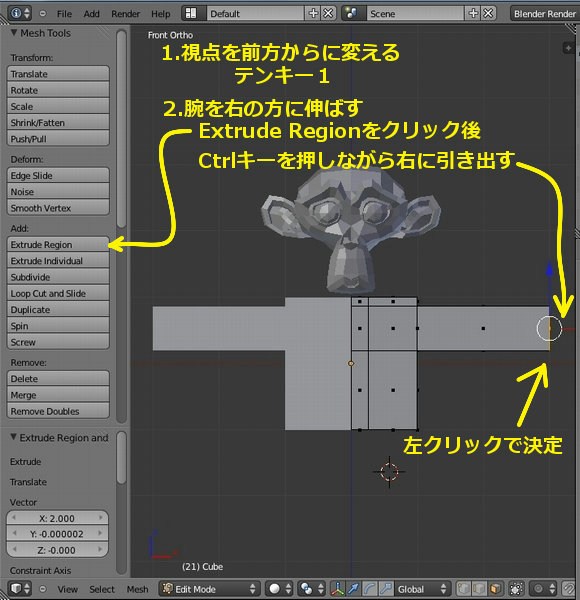

メッシュの面を引き出す１↓

　　　　↓
メッシュの面を引き出す２↓

　　　　　　　　　　　　　Ctrlキーはグリッドに吸着します↑
　　　　↓

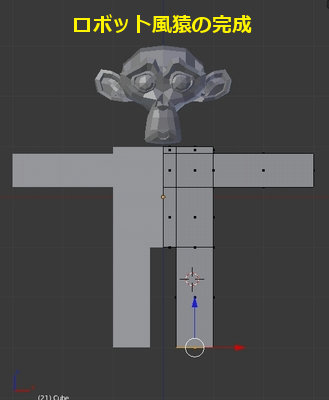

同じようにして足を引き出す↓

　やっと何をやっているのか分かるようになってきました。両手、両足が出来てCGらしくなってきました。苦労が報われる瞬間です。
----------------

　
もしこの記事が気に入ったらクリック（ブログ村ランキング）投票お願いしますね
　　
　

メッシュに挑戦5 Blender2.6

　今日も、「メッシュに挑戦」、第5回目です。ここからは大変複雑です。

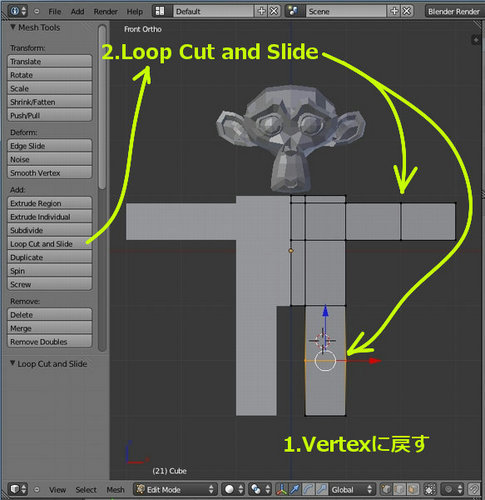

関節部分に頂点を作る↓

↓

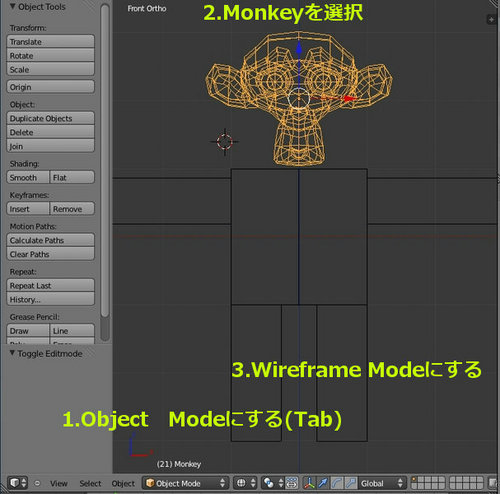

Monkeyと胴体を結合する準備1↓

↓

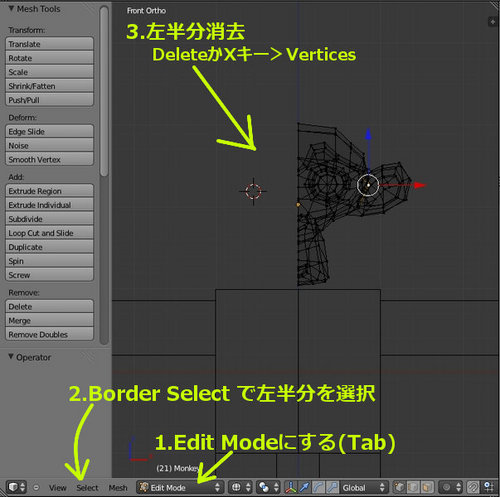

Monkeyと胴体を結合する準備2↓
　（Border Select を使って消去するのが正しいのかどうかは分かりません）

↓

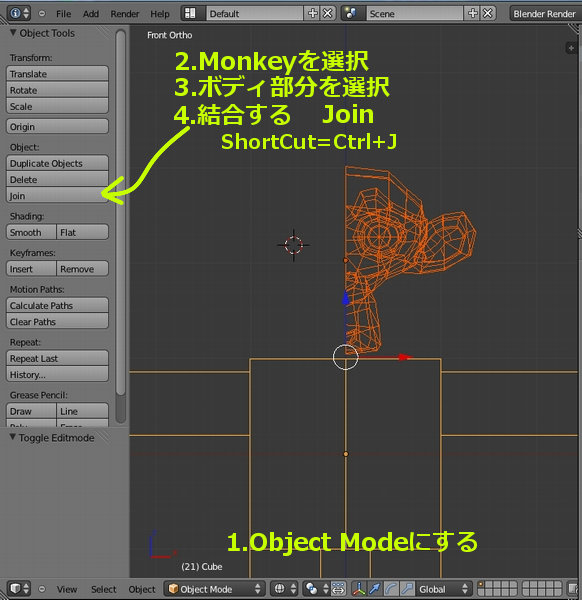

Monkeyと胴体を結合する↓

↓

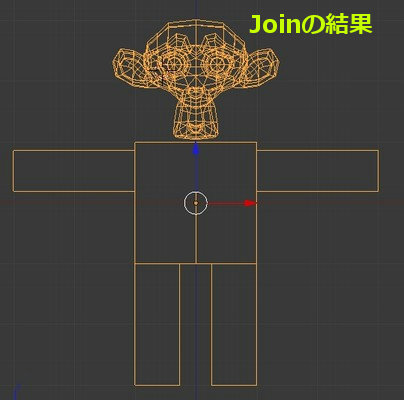

Monkeyと胴体を結合した結果↓

　Monkeyと胴体を結合する準備の1、２の必要性は、mirrorが効いているからだそうです。おそらく左右対称にするために必要なのでしょう。
　操作が大変難しくなってきました。こんな簡単な物体でさえこうなのだから、人の体や顔などはどれだけ複雑なのか、考えただけでゾッとします。
----------------

　
